基于GSM的移动监控定位系统设计
文章来源: 单片机与嵌入式系统IC网 文章作者: 孙增军 胡延平 发布时间: 2006-10-12   字体: [ ]


  除了以上介绍的几种通信网,还有数字集群通信网、无绳电话通信网(包括DECT系统、PHS系统等)等网络,他们都可以用来传输监控定位数据。

  3 基于GSM的移动监控定位系统方案设计

  通过以上几种通信网络的比较,移动通信网是最为经济、最易普及的一种方法。第三代移动通信网CDMA具有较高的数据传输能力,但目前CDMA网还处于实验网阶段,而GSM数字蜂窝移动通信网在国内及国际上都已非常普及,市场应用最广泛,覆盖面积最大,在技术上也是最成熟的。所以,利用GSM移动通信网建设移动监控定位系统是当前比较合理的选择。通过GSM移动通信网传输监控定位数据可以有3种方法:利用话音通道传输、利用SMS(短消息业务)传输、利用改进的GSM的高速数据通道传输。

  3.1 利用GSM的话音通道通信的设计方法

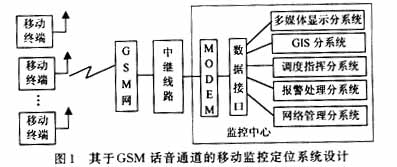

  利用GSM的话音通道传输数据和在普通电话线上一样,在收发两端通过MODEM调制解调进行数据通信,这种方法技术成熟,应用范围广,在GSM网覆盖的范围内均可使用,缺点是在数据传输之前需要先拨号,呼叫建立时间较长,一般为10 s左右,而且通信费用与移动电话费相同,费用较高。采用这种方法建立的移动监控定位系统如图1所示。

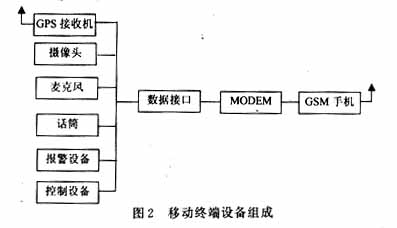

  移动终端的设备组成如图2所示。

  在图2中,移动终端的GPS接收机可以获取位置、速度信息,摄像头捕获图像信息,麦克风传送话音,报警设备提供报警信息,他们送入数据接口设备进行格式转换后,经MODEM调制,通过GSM手机发向GSM移动网络。系统监控中心通过中继线路与GSM网交换中心连接,中继线路为电话线、光纤或微波提供的话音通道,移动终端的数据由监控中心的MODEM解调、接口处理后送入相应分系统。如GPS信息送入GIS(地理信息系统)分系统、图像和话音送入多媒体显示分系统、报警信息送入报警处理分系统。监控中心可以通过调度指挥分系统对各个移动终端进行控制,网络管理分系统负责整个网络的运行、管理工作。
