GSM无线通信
GPS车辆定位监控管理系统的通信方式有两种：专用无线通信网和公众GSM网。GPS/GSM车辆定位监控管理系统利用GSM短信息业务实现数据的双向传输，短信息业务在移动台和移动业务交换中心之间建立的是信令连接，具有优先权，可通率极高，误码率极低。这是GSM公众网带来的专用网和集群网无法比拟的好处。短消息用于车辆监控最大的优点在于建立连接简单，接续快，服务费用低，这适合定时把定位信息发送到监控中心。

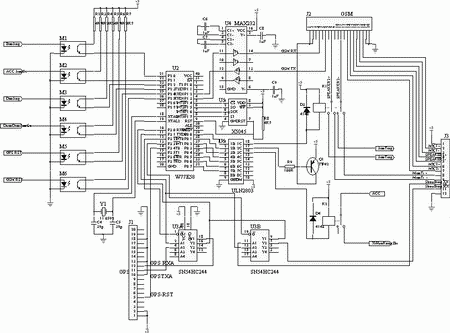

图3 系统主控制器电路

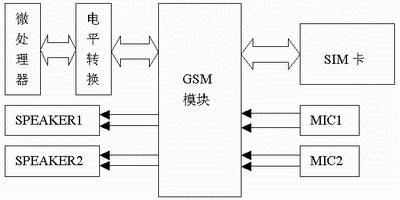

图4 WM01-G900/1800外围电路设计框图
在实际应用中，我们选用WM02-G900/1800。它的外围电路设计框图如图4所示，其相关的性能指标如表1所示。它与单片机之间采用标准的串行口进行通信，通信的最高波特率可以达到 115 200b/s。GSM模块与SIM卡之间主要通过SIMCLK和SIMDATA信号线进行数据通信。为了保证发送短消息与短消息到达之间的时间间隔尽量短，选用的SIM卡最好是同一个电信运营商提供的。在使用GPRS功能时，还需要选择支持GPRS的SIM卡，并开通GPRS服务。该模块还支持驱动两路麦克风、两路扬声器和一路蜂鸣器。其中一路麦克风和扬声器可以连到手柄的听筒上，以实现车载电话功能；另一路可以实现监听和免提功能，但这两路不能同时工作，如果在通话中需用免提方式，可以通过AT指令：AT+SPEAKER=0或1进行切换。
WM02-G900/1800的I/O接口的逻辑电平是3V，当它与微控制器串口通信时，要进行电平转换，笔者在应用中选用MAX3237/3238进行转换，如果需用GPRS业务，也可以选择西门子公司生产的TC-45模块和索尼爱立信公司的GR47，它们支持GSM/GPRS格式的传输。
控制WM02-G900/1800模块进行短信息的收发及语音通信是设计的关键，如果对相关的AT指令不熟悉就不能进行正确地设置，那么就会影响本系统的正常工作，带来难以预料的后果。
GPS接收机及其数据格式
GPS OEM板用于接收GPS卫星的信号，并计算出车载终端目前所在位置。它由变频器、信号通道、微处理器和存储单元组成。GPS模块通过串行口向主控制器发送定位坐标；主控制器也可以向GPS模块发送设置命令，以控制GPS模块的状态和工作方式。GPS模块需要配备专门的GPS天线接收GPS卫星信号。一般在比较开阔的地区，需接收到三颗以上的GPS卫星信号才能进行准确定位。在车载GPS智能终端系统中，把天线放置在车顶可以有比较好的定位效果。我们选择TFAG10 GPS RECEIVER。其性能指标如表2所示。
