基子DSP的高动态GPS接收机关键技术
文章来源: hc360慧聪网通信行业频道 文章作者: 张伯川 常 青 张其善 寇艳红 发布时间: 2004-11-09   字体: [ ]


  GPS是美国建立的高精度全球卫星定位导航系统,在陆地、海洋、航空和航天等领域有着广泛的应用。而高动态GPS接收机则可应用于导弹、卫星、飞机导航等许多场合,但由于高动态GPS接收机涉及军工等敏感领域,故国外的相关技术或产品对我国是封锁的,有关高动态的核心解决技术在各种文献中也见之甚少,相关技术必须自主开发。

  GPS接收机的实时动态性能、定位精度以及功能的丰富性与其所选用的CPU性能有很大关系。具有较大动态范围的接收机的实时运算量大、刷新速度高,对微处理器提出了更高的要求,即接收机应具有较高的数字信号处理能力。DSP芯片具有适合于数字信号处理的软件和硬件资源,它运算速度快、接口方便、编程方便、稳定性好、精度高、集成方便,可用于复杂的数字信号处理算法。因此笔者的GPS接收机使用DSP芯片作为中央处理器。在此基础上,采用一系列的算法,如利用接收机原始的伪距和伪距变化率进行GPS/INS组合算法和抗多径算法及设计新的载波跟踪环路等,提高接收机的抗干扰和动态性能及定位精度。



  1 接收机的结构设计

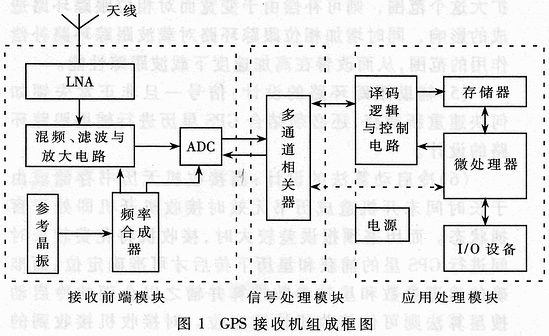

  采用相关接收技术的GPS接收机一般可以分为三个功能模块:射频前端模块,信号处理模块和应用处理模块,如图1所示。高动态GPS接收机组成与其类似,关键在于信号处理模块具有快速捕获功能和较大的捕获、跟踪带宽。

  信号处理模块的主要功能是对信号进行捕获、跟踪、解扩、解调等,提取观测量和导航电文数据。GPS扩频信号的解扩一般通过相关接收技术完成,信号处理模块的核心就是相关器。多通道接收机一般采用多通道相关器实时地跟踪4颗或4颗以上的卫星信号。

  以GP2010、GP2021芯片组作为接收前端和相关器,GP2021由时基产生电路、地址译码器、状态寄存器及12通道独立跟踪模块等组成。其中每一独立跟踪模块包含载波DCO、码DCO、相关器和相应的载波整周计数器、码相位和历元计数器等。 相关器还提供了一个5.714MHz时钟给GP2010,对GP2010的4.309MHz信号进行欠采样,得到1.405MHz的中频数字信号。GP2010输出中心频率为1.405MHz的中频信号给GP2021。GPS接收机前端和相关器如图2所示。

  根据DSP芯片运算速度、价格、软硬件资源、运算精度、开发工具、功耗等因素,以TI公司的32位DSP芯片TMS320VC33作为中央处理器进行GPS信号处理和定位求解。其运算速度为75MIPS,单指令周期为13ns,内置1.1Mbit RAM,由0.18μm CMOS工艺制造。

  DSP功能包括信号收集处理、GP2021硬件控制、相位跟踪和导航数据解调环路、GPS导航电文提取、电文推算、导航定位求解等[1](见图3)。


推荐文章



共4页: 上一页 1 [2] [3] [4] 下一页
