GPS接收机射频前端电路原理与设计

文章来源: 电子技术应用 文章作者: 高洪民费元春 发布时间: 2006-06-12 字体: [大中小]

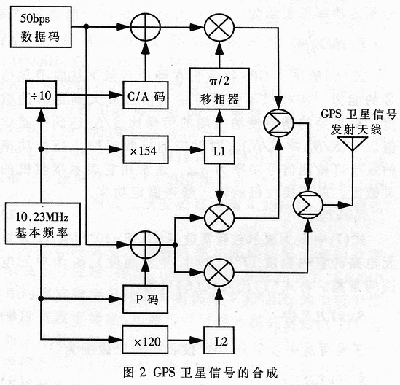

　　数据码和两种伪随机码分别以同相和正交方式调制在L1载波上，而在L2载波上只用P码进行双相调制，因此L1和L2的完整卫星信号分别为：

　　SL1(t)=AcCi(t)Di(t)sin(ωL1t+φc) (3)

　　+ApPi(t)Di(t)cos(ωL1t+φP1)

　　SL2(t)=BpPi(t)Di(t)cos(ωL2t+φp2) (4)

　　式中，Ap、Bp、Ac分别为P码和C/A码的振幅；Pi(t)、Ci(t)分别为对应P码和C/A码的伪随机序列码；Di(t)为卫星导航电文数据码;ωL1、ωL2分别为L1和L2载波信号的角频率；φC和φP1、φP2分别为C/A码和P码对应于载波的起始相位。合成的GPS信号向全球发射，随时随地供接收机解算导航定位信息使用。
